Георгий Буров
4 июля 2025 г.

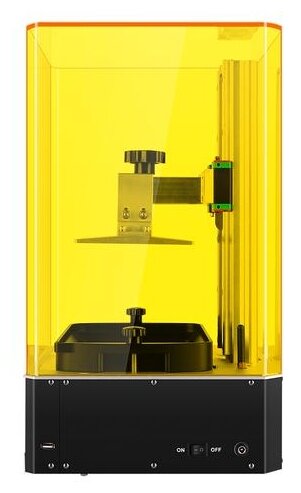

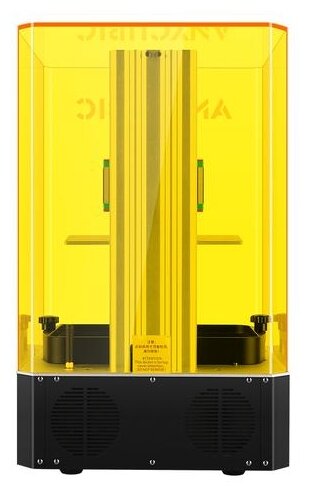

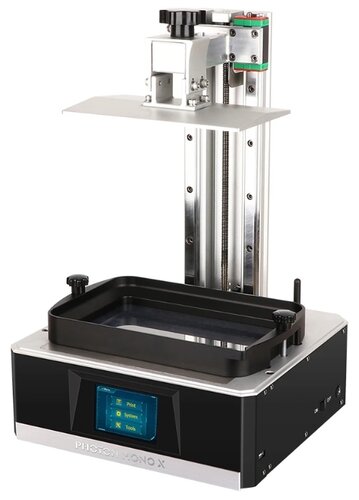

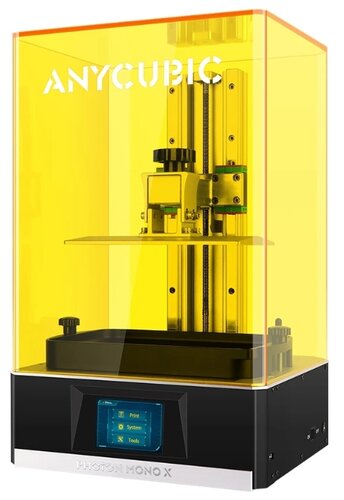

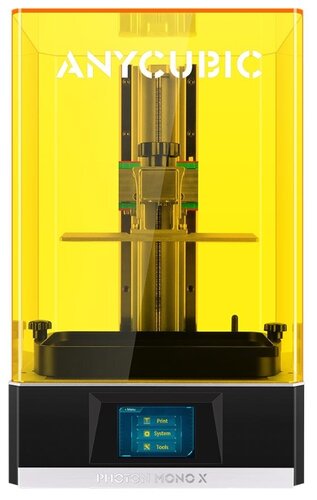

1. В 3D-моделировании важно учитывать отклонения при печати. Например, для внешнего диаметра 10 мм вычитаем удвоенное среднее отклонение (0.15 мм): 10 - 0.3 = 9.7 мм. Для внутреннего — прибавляем: 10 + 0.3 = 10.3 мм. Так можно компенсировать погрешности, кроме сложных геометрических форм вроде парабол или чужих эскизов. Есть и аппаратное решение проблемы. 2. Проблема в засветке от 82 UV-диодов: лучи под разными углами создают ореол за границами экспонирования. Чем дальше светодиод, тем сильнее эффект. Решение — экранирующая решётка, изолирующая каждый диод. Готов поделиться 3D-моделью решётки для печати. 0. Отличный инструмент для сложных деталей: шестерни, валы, корпуса, оснастка, макеты, уплотнители. 1. Большая область печати: 120x192x245 мм. 2. Высокое разрешение: 0.05x0.05 мм по X/Y, 0.01 мм по Z. Есть модели с 0.035 мм, но это редкость. 3. Монохромная матрица и 82 мощных UV-диода с линзами дают интенсивный свет, что ускоряет печать. Например, с Anycubic Basic Gray при 0.05 мм слой печатается за 2 сек. 4. Есть свой слайсер Photon Workshop, но удобнее CHITUBOX с поддержкой *.pwmx. 5. Можно передавать файлы по Wi-Fi на флешку и печатать через Android-приложение, но функционал сомнительный. 1. Отклонения размеров деталей от модели — 0.1-0.2 мм, хуже ближе к центру платформы. Для фигурок нормально, но для редукторов или подшипников даже 0.05 мм критично. 2. Неравномерный ход платформы по Z из-за винта с латунной гайкой. ШВП был бы лучше. Получается полосатая текстура на деталях. 3. Платформа болтается, даже если затянуть рукоятку. Решил проставками, убрав зазоры. 4. Смолы дорогие: от 1500 руб/кг за базовые до десятков тысяч за специализированные. 5. Запчасти тоже недёшево: FEP-плёнка — 800 руб, LCD — ~10000 руб.
